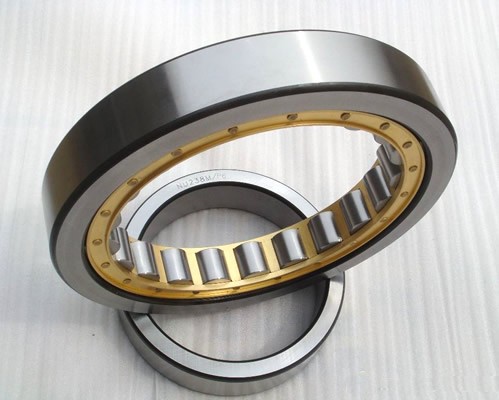

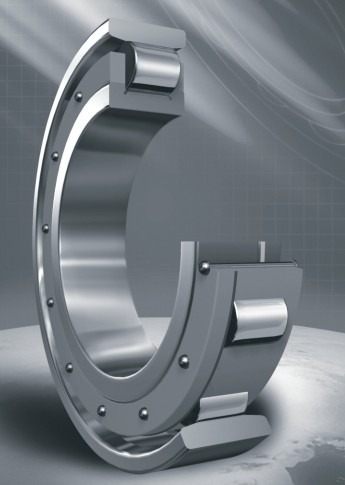

單列圓柱滾子軸承
單列圓柱滾子軸承大部分屬于分離型軸承，安裝與拆卸非常方便。單列圓柱滾子軸承通常適用于剛性支承的、又支承短軸、受熱伸長而引起軸向位移的軸和安裝拆卸需要分離型軸承之機器附件。此類軸承允許內圈軸線與外圈軸線的角度誤差（傾斜度）很小，只有2’~4’。因此，對軸和軸承座的加工精度要求相對較高，否則，容易在滾道接觸部位出現不均勻載荷或應力集中。但對滾子或滾道接觸母線進行修正后，可以減少應力集中情況的發生。本實用新型具有組裝方便、承載負荷大，極限轉速高、可靠性強、使用壽命長等優點。
結構及特性
單列圓柱滾子軸承根據套圈擋邊結構的不同來劃分：

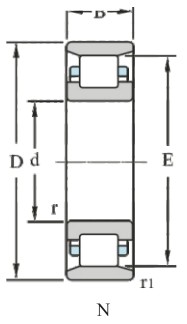

N 型軸承外圈無擋邊。內圈有雙擋邊

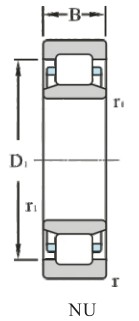

NU 型軸承內圈無擋邊，而外圈有雙擋邊
N 型或 NU 型軸承均能在一定范圍內允許軸相對于軸承箱做雙向軸向位移，因此，適于作非定位軸承。
NJ 型軸承外圈有雙擋邊而內圈為單擋邊
NF 型則為內圈雙擋邊而外圈單擋邊結構
NJ 和 NF 型的特點是可允許軸在一個方向產生軸向位移，可承受一定單向軸向負荷。

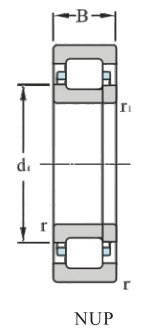

NUP 型軸承是外圈雙擋邊、內圈單擋邊并帶平擋圈的軸承

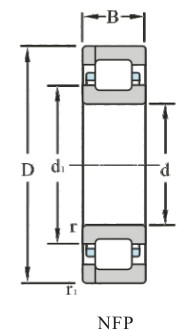

NFP 型軸承是內圈雙擋邊、外圈單擋邊并帶平擋圈的軸承

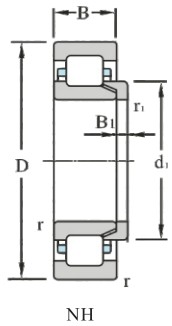

根據不同的使用場合，NU 型軸承與NJ型軸承還可與HJ斜擋圈組合使用。NUP該軸承可用作雙向定位軸承。
后置代號說明
|
代 號
|
含 義
|
|
A、E
|
1）表示內部結構改變
2）加強型1）
|
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑 錐度1：12（外球面球軸承除外）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-LS
|
軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
-2LS
|
軸承兩面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
WB
|
寬內圈軸承（雙面寬）：WB1單面寬
|
|
WC
|
寬外圈軸承
|
|
SC
|
帶外罩向心軸承
|
|
代 號
|
含 義
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-硅鐵鋅青銅；Q3-硅鎳青銅；Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
L
|
輕合金實體保持架（L1-LY11CZ；L2-LY12CZ）
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
V
|
滿裝滾動體（無保持架）
|
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
|
代 號
|
含 義
|
|
/D
|
兩套軸承
|
|
/DB
|
成對背對背安裝
|
|
G
|
萬能組配
|
|
代 號
|
含 義
|
|
/Z
|
軸承振動加速度級極值組別。附加數字表示極值不同，分Z1組；Z2組；Z3組
|
|
/V
|
軸承振動速度級極值組別。附加數字表示極值不同，分V1組；V2組；V3組
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
應用
主要用于大型電機、機床主軸、發動機前后支承軸、火車客車車箱軸支承、柴油機曲軸、汽車拖拉機變速箱等。
