交叉圓柱滾子轉盤軸承
交叉圓柱滾子轉盤軸承可以同時承受軸向載荷、傾覆力矩和徑向載荷。交叉圓柱滾子轉盤軸承的結構和應用與四點接觸球轉盤軸承基本相同，只是滾動體由鋼球變?yōu)闈L子，滾動體與內外圈的接觸由點接觸變?yōu)榫€接觸。故承載能力增加，但磨損和摩擦力矩將增大。
結構及特性
交叉圓柱滾子轉盤軸承主要由內圈、外圈、單排鋼球、保持架（隔離塊）、密封裝置等零件組成。
交叉圓柱滾子轉盤軸承的圓柱滾子（軸線）在滾道上呈交叉分布，圓柱滾子的長徑比小于1，滾子在運動時存在輕微的滑動。
通過調整滾子交叉數量和接觸角，可以應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力組合。
交叉圓柱滾子轉盤軸承的內圈或外圈有整體式和分體式結構之分，為減少滾子間的摩擦，通常設計有保持架或隔離塊。
當載荷較大時采用滿裝滾子結構，但摩擦阻力大，摩擦還易造成滾子間接觸部位產生沿圓周方向的溝痕。
交叉圓柱滾子轉盤軸承的基本結構：

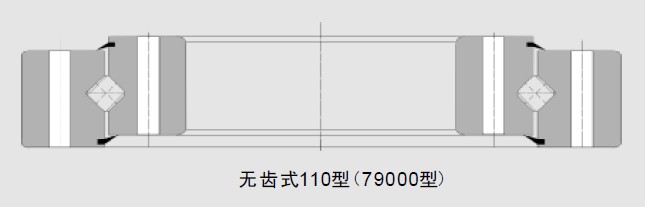

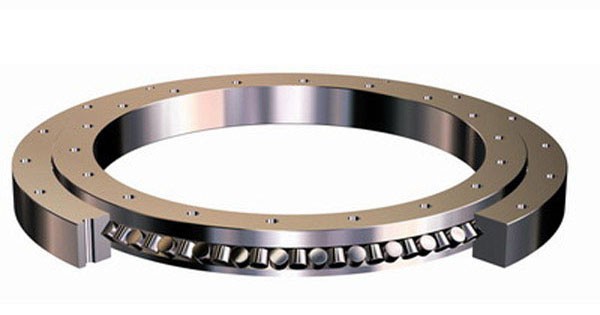

無齒式（110型）

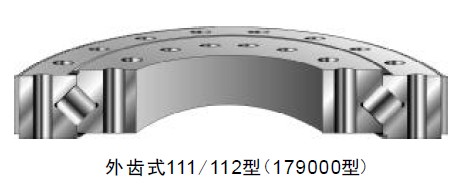

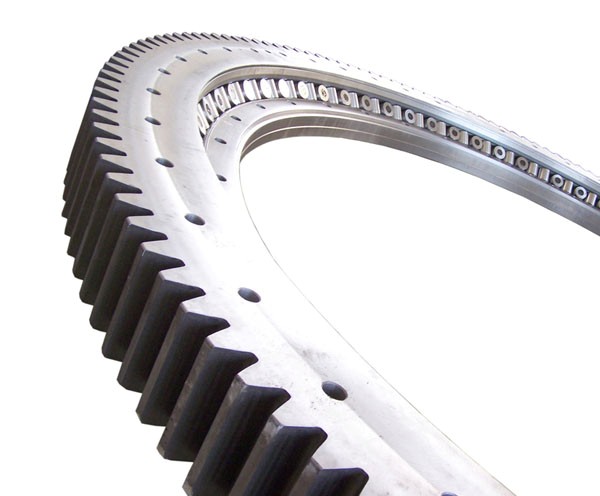

外齒式（111型/112型）

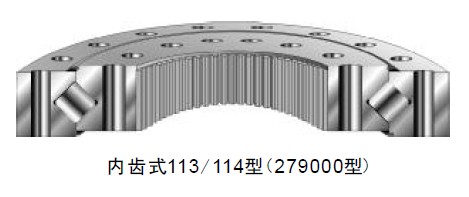

內齒式（113型/114型）
后置代號排列順序（基本代號后）
|
1
|
2
|
3
|
4
|
|
軸承材料
|
密封、結構變型、技術要求等
|
公差等級
|
齒輪改變
|
后置代號
|
符號
|
定義
|
|
G、G2、…
|
其中：G表示套圈材料為5CrMnMo；
G2表示套圈材料為50Mn；無代號時套圈材料為42CrMo；…
|
|
K、K1、K2…
|
軸承結構與標準結構有差異；
|
|
M
|
有摩擦力矩要求的
|
|
Y、Y1、Y2…
|
軸承技術有變化；
|
|
U
|
特殊游隙；
|
|
代號
|
03
|
04
|
11
|
12
|
13
|
|
材料
|
42CrMoT
|
42CrMoZ
|
50MnT
|
50MnZ
|
其他材料
|
|
T：表示材料應調質處理Z：表示材料應正火處理
|
|||||
應用
該結構軸承適用于以軸向載荷為主且載荷較大，有傾覆力矩、摩擦力矩要求不高的場合。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。
