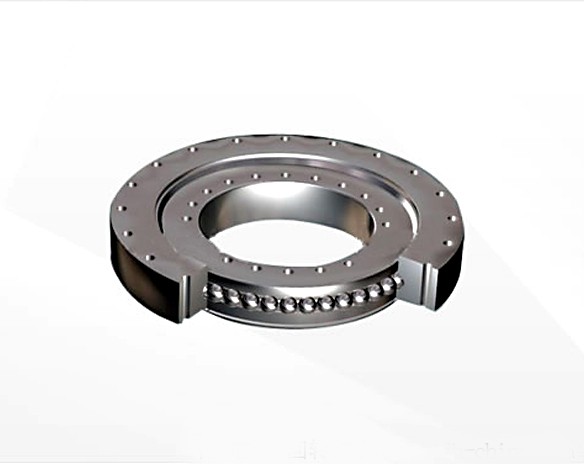

四點接觸球轉盤軸承
四點接觸球轉盤軸承可以同時承受軸向載荷、傾覆力矩和徑向載荷。在軸向載荷和傾覆力矩共同作用下，幾乎所用鋼球均參與承受載荷。當承受純軸向載荷作用下，鋼球與內外圈滾道分別為單點接觸。當徑向載荷超過一定值時，鋼球與內外圈滾道分別有兩點接觸，此時，磨損和摩擦力矩將增大。為應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力的組合，接觸角可以做相應調整。
結構及特性
四點接觸球轉盤軸承主要由內圈、外圈、單排鋼球、保持架（或隔離塊）、密封裝置等零件組成。
四點接觸球轉盤軸承內圈、外圈有整體式和分體式結構。整體式套圈的剛性相對較強，分體式調整方便，分體式結構在產品出廠前已通過螺栓將兩個分體圈連接在一起。
四點接觸球轉盤軸承通常有保持架（或隔離塊），只有在載荷較大時采用滿裝球式結構，滿裝球式四點接觸球軸承承載能力大，但摩擦阻力大，摩擦還容易造成鋼球表面產生劃痕。
根據安裝需要，安裝孔可設計成直孔、沉孔、螺紋盲孔、螺紋通孔等。
四點接觸球轉盤軸承的基本結構：
無齒式（010型）

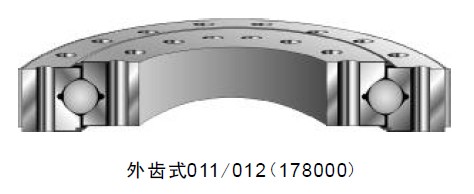

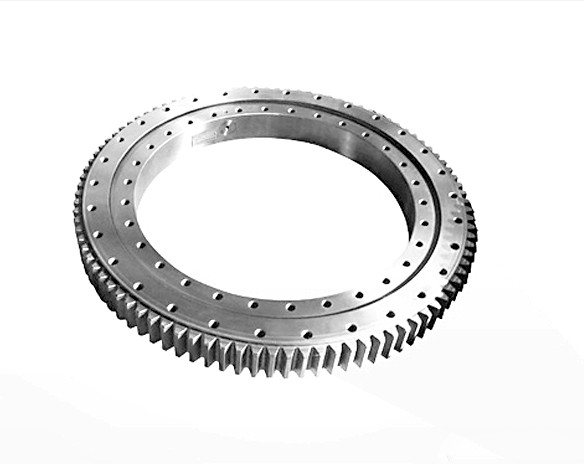

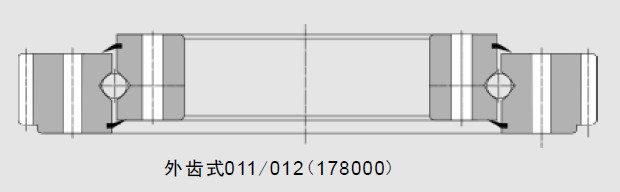

外齒式（011型/012型）

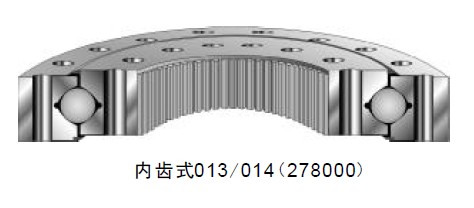

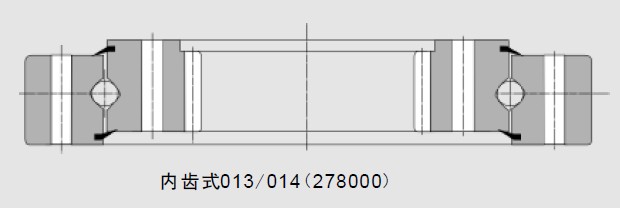

內齒式（013型/014型）
|
1
|
2
|
3
|
4
|
|
軸承材料
|
密封、結構變型、技術要求等
|
公差等級
|
齒輪改變
|
|
符號
|
定義
|
|
G、G2、…
|
其中：G表示套圈材料為5CrMnMo；
G2表示套圈材料為50Mn；無代號時套圈材料為42CrMo；…
|
|
K、K1、K2…
|
軸承結構與標準結構有差異；
|
|
M
|
有摩擦力矩要求的
|
|
Y、Y1、Y2…
|
軸承技術有變化；
|
|
U
|
特殊游隙；
|
|
代號
|
03
|
04
|
11
|
12
|
13
|
|
材料
|
42CrMoT
|
42CrMoZ
|
50MnT
|
50MnZ
|
其他材料
|
|
T：表示材料應調質處理Z：表示材料應正火處理
|
|||||
應用
四點接觸球轉盤軸承適用于以軸向載荷為主，有傾覆力矩，摩擦阻力較小的場合。安裝時，要求支撐具有足夠的徑向剛性。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
