調心滾子軸承

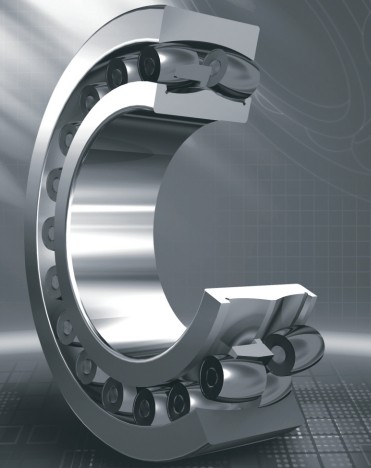

調心滾子軸承由一個帶球面滾道的外圈和一個雙滾道內圈、一個或兩個保持架及一組球面滾子組成。由于外圈球面滾道的中心與軸承中心一致，故具有調心性能，可以自動調整因軸與軸承座之間的角度誤差所產生的傾斜或軸的撓曲。
結構與特性
調心滾子軸承分為：圓柱形內孔、圓錐形內孔。

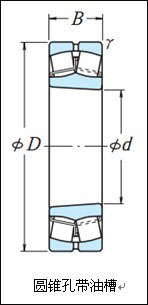

圓錐內孔的錐度分別為1：12的后置代號為K的調心滾子軸承和 1：30的后置代號為K30的調心滾子軸承。內孔是錐孔的軸承，可直接安裝于圓錐軸，軸承在與圓錐形軸個配時，內圈沿軸向移動可以調整軸承的徑向游隙；或使用緊定套、拆卸套安裝在圓柱軸上。

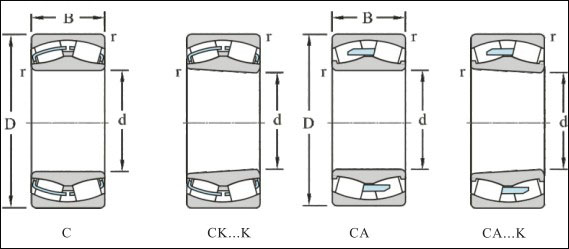

根據內圈有無擋邊及所用保持架的不同可分為C型與CA型兩種。
C 型軸承內圈無擋邊，采用鋼板沖壓保持架。
CA 型軸承內圈兩側均有擋邊，采用車制實體保持架。

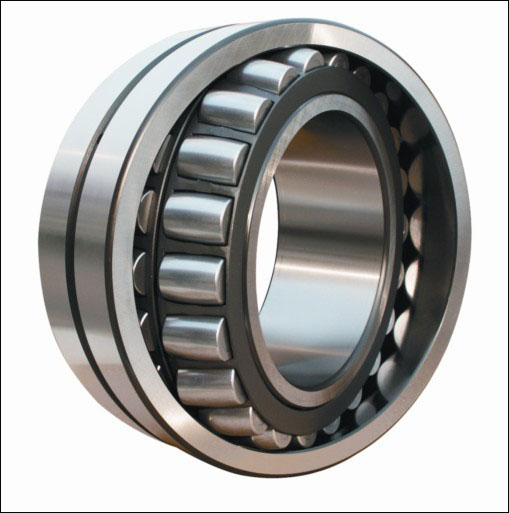

為方便和簡易地進行潤滑 ，調心滾子軸承可帶有潤滑孔和潤滑槽，
外圈帶有一潤滑槽和三個潤滑孔 后置代號 W33。
調心滾子軸承可以承受較大的徑向載荷與雙向軸向載荷。特別適用于承受重載荷或沖擊振動載荷。但調心滾子軸承允許的工作轉速相對較低。
后置代號說明
（1）內部結構代號
|
代 號
|
含 義
|
|
C
|
表示軸承內圈無擋邊，采用鋼板沖壓保持架。
|
|
CA
|
表示軸承內圈兩側均有擋邊，采用車制實體保持架。
|
|
D
|
剖分式軸承
|
|
E
|
加強型1）
|
注：1）加強型，即內部結構設計改進，增大軸承承載能力。
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
K
|
圓錐孔內徑 錐度1：12（外球面球軸承除外）
|
|
K30
|
圓錐孔內徑 錐度1：30
|
|
N
|
軸承外圈有止動槽
|
|
-LS
|
軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
-2LS
|
軸承兩面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
P
|
雙半外圈的調心滾子軸承
|
|
PR
|
雙半外圈的調心滾子軸承，兩半外圈之間有隔圈
|
（3）軸承零件材料
|
代 號
|
含 義
|
|
/HE
|
套圈、滾動體和保持架或僅是套圈和滾動體用電渣重熔軸承鋼ZGCr15、ZGCr15SiMn制造
|
|
/HN
|
套圈、滾動體由耐熱鋼（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-硅鐵鋅青銅；Q3-硅鎳青銅；Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
T
|
酚醛層壓布管實體保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
當公差等級代號與游隙代號需同時表示時，可進行簡化，取公差等級代號加上游隙組號
（0組不表示）組合表示。
例：/P63表示軸承公差等級P6級，徑向游隙3組。
/P52表示軸承公差等級P5級，徑向游隙2組。
（5）尺寸系列代號
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
（6）其它特性代號
|
代 號
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W20
|
軸承外圈上有三個潤滑油孔
|
|
/W26
|
軸承內圈上有六個潤滑油孔
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
|
/W33X
|
軸承外圈上有潤滑油槽和六個潤滑油孔
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代號中有/Y和另一個字母或加數字的后置代號，應查閱圖紙或補充技術條件或向本公司產品設計部門咨詢以便了解其改變的具體內容。
主要用途
造紙機械、減速裝置、鐵路車輛車軸、軋鋼機齒輪箱座、軋鋼機輥道子、破碎機、振動篩、印刷機械、木工機械、各類產業用減速機、立式帶座調心軸承。
