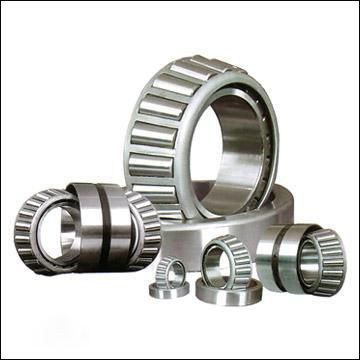

圓錐滾子軸承
圓錐滾子軸承屬分離型軸承，軸承的帶滾子和保持架的內圈構成內組件，可與外圈分別安裝，軸承的內、外圈均具有錐形滾道，滾道之間裝有錐形滾子，若將錐形面延伸，則內圈、外圈及滾子的錐形面的頂點相交于軸承軸線的一點。
圓錐滾子軸承除公制系列外，還有英制系列，公制系列的代號和尺寸符合 ISO 標準規定，英制系列符合AFBMA標準規定。
結構及特性
圓錐滾子軸承有單列、雙列和四列圓錐滾子軸承等各種不同的結構形式。為了防止軸承高速運轉時，因慣性力導致滾子與滾道間產生破壞性滑動，軸承必須承受一定的載荷。
圓錐滾子軸承適用于承受徑向負荷，單向軸向負荷及徑向和軸向聯合負荷。圓錐滾子軸承軸向負荷的能力取決于接觸角α，即外圈滾道角度，接觸角α越大，軸向負荷能力越大。

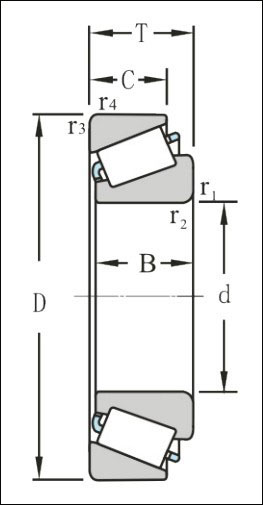

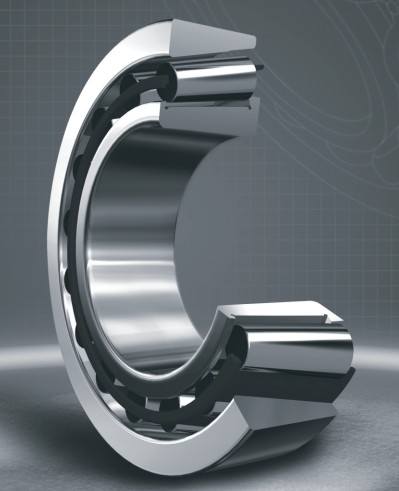

單列圓錐滾子軸承
此種軸承能限制軸或外殼一個方向的軸向位移，承受一個方向的軸向載荷。 在徑向負荷作用下，會產生軸向分力，須加以平衡。 因此在軸的兩個支承中，須將兩個軸承面對面或背對背配置使用。

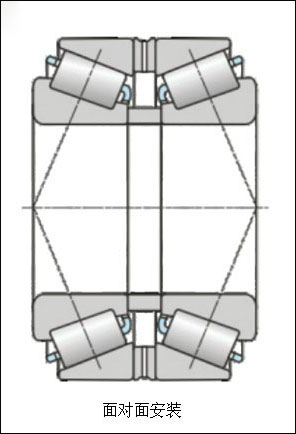

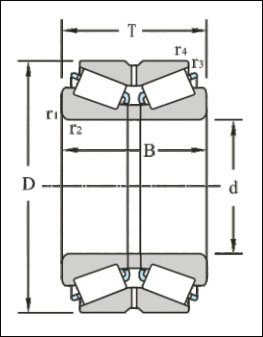

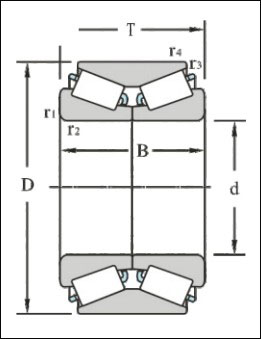

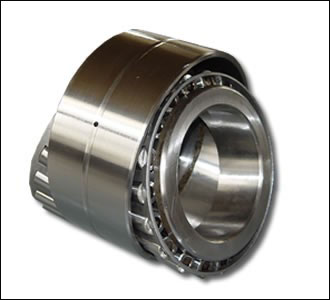

雙列圓錐滾子軸承
外圈（或內圈）是一個整體。兩個內圈（或外圈）小端面相近，中間有隔圈，游隙靠隔圈的厚薄來調整。此種軸承在承受以徑向負荷同時，可承受雙向軸向負荷，可在軸承的軸向游隙范圍內，限制軸承或外殼的雙向軸向位移。

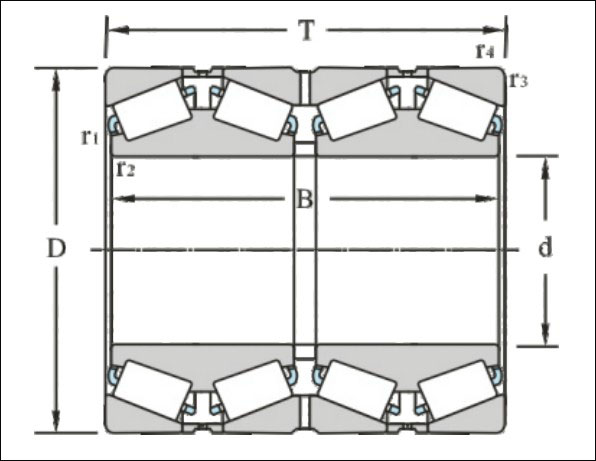

四列圓錐滾子軸承
此種軸承的性能與雙列圓錐滾子軸承基本相同，但比雙列圓錐滾子軸承的承受的徑向負荷的能力更大，但極限轉速較低，主要用于重型機械，如軋鋼機等。
后置代號
（1）內部結構代號
|
代 號
|
含 義
|
示 例
|
|
A、B、C、D、E
|
1）表示內部結構改變
2）表示標準設計，其含義隨不同類型、結構而異
|
B1圓錐滾子軸承 接觸角加大 32310B
|
|
D
|
剖分式軸承
|
|
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
|
N2
|
軸承外圈有兩個或兩個以上的對稱定位槽口
|
|
N4
|
N+N2，定位槽口和止動槽不在同一側
|
|
N6
|
N+N2，定位槽口和止動槽在同一側
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-RSZ
|
軸承一面帶骨架式橡膠密封圈（接觸式）、一面帶防塵蓋
|
|
-RZZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）、一面帶防塵蓋
|
|
-ZN
|
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
-FS
|
軸承一面帶氈圈密封
|
|
-2FS
|
軸承兩面帶氈圈密封
|
|
-LS
|
軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
|
-2LS
|
軸承兩面帶骨架式橡膠密封圈（接觸式，套圈不開槽）
|
注：密封圈代號與防塵蓋代號同樣可以與止動槽代號進行多種組合
（3）軸承零件材料
|
代 號
|
含 義
|
|
/HE
|
套圈、滾動體和保持架或僅是套圈和滾動體用電渣重熔軸承鋼ZGCr15、ZGCr15SiMn制造
|
|
/HA
|
套圈、滾動體和保持架或僅是套圈和滾動體由真空冶煉軸承鋼制造
|
|
/HU
|
套圈、滾動體和保持架或僅是套圈和滾動體由不可淬硬不銹鋼
1Cr18Ni9Ti制造
|
|
/HV
|
套圈、滾動體和保持架或僅是套圈和滾動體由可淬硬不銹鋼（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HN
|
套圈、滾動體由耐熱鋼（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
/HP
|
套圈和滾動體由鈹青銅或其它防磁材料制造
|
|
/HQ
|
套圈和滾動體由不常用的材料（/HQ-塑料；/HQ1-陶瓷合金）制造
|
|
/HG
|
套圈和滾動體或僅是套圈由其它軸承鋼（/HG-5CrMnMo;/HG1-55SiMoVA）制造
|
|
/CS
|
軸承零件采用炭素結構鋼制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-硅鐵鋅青銅；Q3-硅鎳青銅；Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
L
|
輕合金實體保持架（L1-LY11CZ；L2-LY12CZ）
|
|
T
|
酚醛層壓布管實體保持架
|
|
TH
|
玻璃纖維增強酚醛樹脂保持架（筐型）
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
J
|
鋼板沖壓保持架
|
|
Y
|
銅板沖壓保持架
|
|
SZ
|
保持架由彈簧絲或彈簧制造
|
|
ZA
|
鋅鋁合金保持架
|
|
V
|
滿裝滾動體（無保持架）
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P6x
|
公差等級符合標準規定的6x級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
|
/UP
|
尺寸精度相當于P4級，旋轉精度相當于P4級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/CM
|
電機用深溝球軸承游隙
|
|
/C9
|
軸承的游隙不同于現標準
|
當公差等級代號與游隙代號需同時表示時，可進行簡化，取公差等級代號加上游隙組號
（0組不表示）組合表示。
例：/P63表示軸承公差等級P6級，徑向游隙3組。
/P52表示軸承公差等級P5級，徑向游隙2組。
（5）尺寸系列
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
非標準軸承代號中內徑代號表示方法：非標準外徑或?qū)挘ǜ撸┒瘸叽缬脤?duì)照標準尺寸的方法，取最接近的直徑系列或?qū)挘ǜ撸┒认盗校⒃诨敬?hào)后加字母表示。
（6）配置的代號
|
配置組中軸承數目
|
|
|
代 號
|
含 義
|
|
/D
|
兩套軸承
|
|
/T
|
三套軸承
|
|
/Q
|
四套軸承
|
|
/P
|
五套軸承
|
|
/S
|
六套軸承
|
|
配置中軸承排列
|
|
|
代 號
|
含 義
|
|
/DB
|

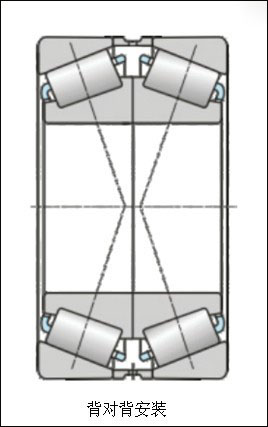

成對背對背安裝
|
|
/DF
|
成對面對面安裝
|
|
/DT
|
成對串聯安裝
|
|
G
|
萬能組配
|
|
BT
|
背對背和串聯
|
|
FT
|
面對面和串聯
|
（7）其它特性代號
|
代 號
|
含 義
|
|
/Z
|
軸承振動加速度級極值組別。附加數字表示極值不同，分Z1組；Z2組；Z3組
|
|
/V
|
軸承振動速度級極值組別。附加數字表示極值不同，分V1組；V2組；V3組
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可達250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/W20
|
軸承外圈上有三個潤滑油孔
|
|
/W26
|
軸承內圈上有六個潤滑油孔
|
|
/W33
|
軸承外圈上有潤滑油槽和三個潤滑油孔
|
|
/W33X
|
軸承外圈上有潤滑油槽和六個潤滑油孔
|
|
/HT
|
軸承內充特殊高溫潤滑脂。當軸承內潤滑脂的裝填量和標準值不同時附加字母表示：
A—潤滑脂的裝填量少于標準值； B—潤滑脂的裝填量多于標準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承內充特殊低溫潤滑油脂
|
|
/MT
|
軸承內充特殊中溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑油脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代號中有/Y和另一個字母或加數字的后置代號，應查閱圖紙或補充技術條件或向本公司產品設計部門咨詢以便了解其改變的具體內容。
應用
圓錐滾子軸承廣泛用于汽車、軋機、礦山、冶金、塑料機械等行業。
