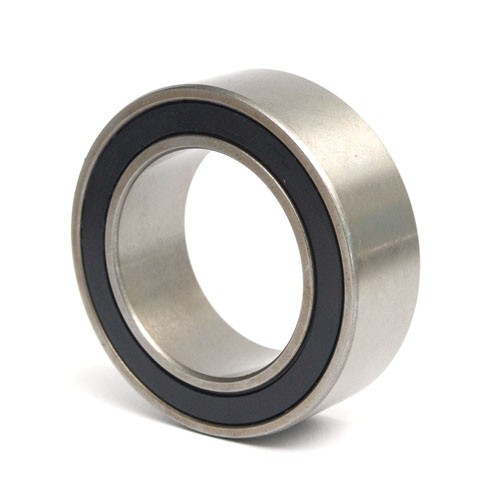

帶密封圈的深溝球軸承
帶密封圈的深溝球軸承密封圈為橡膠油封，能有效的阻止軸承內的潤滑脂外溢。
結構與特性

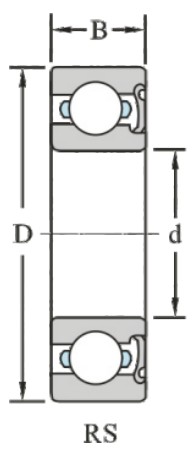

帶密封圈的深溝球軸承有接觸式密封軸承RS型（一面密封）、2RS型（兩面密封）和非接觸式密封軸承RZ型（一面密封）、2RZ型（兩面密封）。帶密封圈的軸承的性能、添脂和用途與帶防塵蓋軸承基本相同。不同的是帶防塵蓋軸承的防塵蓋與內圈之間有較大間隙，而非接觸式密封圈軸承的密封唇與內圈之間間隙很小，接觸式密封圈軸承的密封唇與內圈之間沒有間隙，密封效果好，但摩擦有所增加。帶密封圈的軸承不可清洗或加熱（不能采用油加熱）超過80℃，在環境溫度為30~+100℃的范圍內能保持應有的工作性能。
后置代號說明
（1）內部結構代號
|
代 號
|
含 義
|
|
E
|
加強型1）
|
注：1）加強型，即內部結構設計改進，增大軸承承載能力。
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
WB
|
寬內圈軸承（雙面寬）：WB1單面寬
|
（3）軸承零件材料
|
代 號
|
含 義
|
|
M
|
黃銅實體保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-
聚碳酸酯；TN5-聚甲醛）
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
/P4
|
公差等級符合標準規定的5級
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
注：當公差等級與游隙代號需同時表示時，可簡化表示為P63、P43等，其中/P6表示軸承公差等級P6
級，徑向游隙3組；/P43表示軸承公差等級P4級，徑向游隙3組。
（5）尺寸系列
|
代 號
|
含 義
|
|
X1
|
軸承外徑尺寸非標準
|
|
X2
|
軸承寬度（高度）非標準
|
|
X3
|
軸承外徑、寬（高）度非標準（標準內徑）
|
（6）其它特性代號
|
代 號
|
含 義
|
|
/Z
|
軸承振動加速度級極值組別。附加數字表示極值不同，分Z1組；Z2組；Z3組
|
|
/V
|
軸承振動速度級極值組別。附加數字表示極值不同，分V1組；V2
組；V3組
|
|
/LT
|
軸承內充特殊低溫潤滑脂
|
|
/LHT
|
軸承內充特殊高、低溫潤滑油脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表
達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代號中有Y的后置代號，應查閱圖紙或補充技術條件以便了解其改變的具體內容
應用：
可用于精密儀表、變速箱、儀器儀表、電機、家用電器、內燃機、交通車輛、農業機械、建筑機械、工程機械,悠悠球等。
