帶止動槽的深溝球軸承

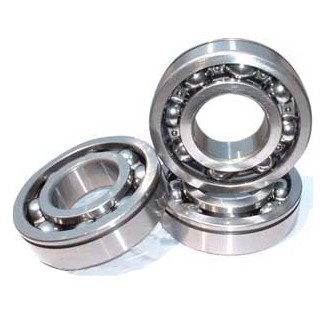

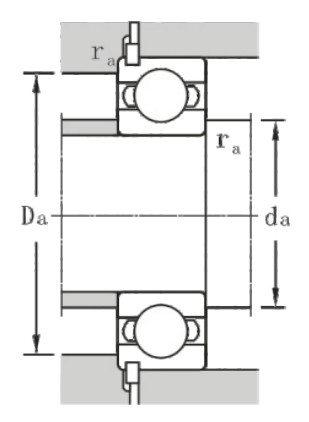

外圈帶止動槽的深溝球軸承，該軸承可采用止動環定位。安裝時，可方便地將軸承固定在軸承座中。故在軸向安裝位置受到限制時，應優先考慮選用。根據軸承使用場合的不同特點，對防塵蓋、密封圈、止動槽等也可實施多種組合。
結構與特性
有止動槽的和帶止動環的深溝球軸承，后置代號為N，有止動槽并帶止動環的軸承后置代號為NR，此外還有ZN，ZNR等結構變型。有止動槽和帶止動環的軸承除具備深溝球軸承可承受徑向載荷的功能外，止動環可限制軸承軸向位移，簡化軸承座的軸向結構和縮小軸向尺寸。有止動槽和止動環的軸承多用于汽車、拖拉機等軸向載荷不大的工作部位。
后置代號說明
（1）內部結構代號
|
代 號
|
含 義
|
|
E
|
加強型1）
|
注：1）加強型，即內部結構設計改進，增大軸承承載能力。
（2）密封、防塵與外部形狀變化代號
|
代 號
|
含 義
|
|
R
|
軸承外圈有止動擋邊（凸緣外圈）
|
|
N
|
軸承外圈有止動槽
|
|
NR
|
軸承外圈有止動槽，并帶止動環
|
|
-RS
|
軸承一面帶骨架式橡膠密封圈（接觸式）
|
|
-2RS
|
軸承兩面帶骨架式橡膠密封圈（接觸式）
|
|
-RZ
|
軸承一面帶骨架式橡膠密封圈（非接觸式）
|
|
-2RZ
|
軸承兩面帶骨架式橡膠密封圈（非接觸式）
|
|
-ZN
|
軸承一面帶防塵蓋，另一面外圈有止動槽
|
|
-ZNR
|
軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
|
|
-ZNB
|
軸承一面帶防塵蓋，同一面外圈有止動槽
|
|
-2ZN
|
軸承兩面帶防塵蓋，外圈有止動槽
|
|
N1
|
軸承外圈有一個定位槽口
|
（3）軸承零件材料
|
代 號
|
含 義
|
|
M
|
黃銅實體保持架
|
（4）公差等級及游隙代號
|
代 號
|
含 義
|
|
/P0
|
公差等級符合標準規定的0級，在代號中省略不表示
|
|
/P6
|
公差等級符合標準規定的6級
|
|
/P5
|
公差等級符合標準規定的5級
|
|
/P4
|
公差等級符合標準規定的4級
|
|
/P2
|
公差等級符合標準規定的2級
|
|
/C0
|
游隙符合標準規定的0組，在代號中省略不表示
|
|
/C1
|
游隙符合標準規定的1組
|
|
/C2
|
游隙符合標準規定的2組
|
|
/C3
|
游隙符合標準規定的3組
|
|
/C4
|
游隙符合標準規定的4組
|
|
/C5
|
游隙符合標準規定的5組
|
|
/C9
|
軸承的游隙不同于現標準
|
注：當公差等級與游隙代號需同時表示時，可簡化表示為P63、P43等，其中/P6表示軸承公差等級P6
級，徑向游隙3組；/P43表示軸承公差等級P4級，徑向游隙3組。
（5）其它特性代號
|
代 號
|
含 義
|
|
/Z
|
軸承振動加速度級極值組別。附加數字表示極值不同，分Z1組；Z2組；Z3組
|
|
/Y
|
Y和另一個字母（如YA、YB）組合用來識別無法用現有后置代號表達的非成系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代號中有/Y和另一個字母或加數字的后置代號，應查閱圖紙或補充技術條件或向本公司產品設計部門咨詢以便了解其改變的具體內容。
應用：
有止動槽和止動環的軸承多用于汽車、拖拉機等軸向載荷不大的工作部位。
